Un poids maximum de 1141 daN pour la solive Un poids maximum de 1521 daN pour la panne Un poids maximum de 2282 daN pour le chevron Au-delà de ce poids, la pièce de bois va se courber c’est-à-dire : commencer à avoir une flexion ,
Cette calculatrice permet d’estimer la portée admissible d’une solive et donc de déterminer l’écart entre les plots de support Le guide pour faire comme un PRO TERRASSE BOIS
Les tableaux des charges admissibles pour charpente bois
D’UN SOLIVAGE Entretoise La longueur libre des solives ne doit pas dépasser 60 fois leurs épaisseurs Dans notre exemple la longueur libre des solives ne doit pas dépasser 60 fois 75 cm soit 450 cm La portéelibreétantde5mdes entretoisesentresolivessont nécessaires, LES DONNÉES Type de local et usage : exemple : habitation
ABAQUE DES SOLIVES
· Fichier PDF
Abaques de solivage Les abaques qui suivent indiquent les sections optimales de solives, Il existe trois configurations de plancher prenant en compte la charge d’exploitation des pièces d’habitation, soit 150 kg/m² 20 % permanentes et 80 % temporaires plus un certain nombre de charges additionnelles permanentes poids propre inclus :
PORTEE MAXIMUM ENTRE APPUIS
· Fichier PDF
Une fois la charge globale calculée il faut établir la charge que chaque solive devra reprendre Elle correspond à la charge supportée par la bande de plancher comprise entre l’entraxe de deux solives appelée “bande de chargement” Pour cela il faut d’abord calculer la surface de la bande de chargement de la solive En effet une solive reprend la charge supportée par la surface de plancher qui se trouve entre deux solives
Structure pour terrasse en bois : lambourdes et solives
Les abaques de solivage permettent de déterminer la dimension des entraxes ainsi que la section des solives en fonction de la charge d’exploitation des pièces d’habitation …
Temps de Lecture Estimé: 2 mins
Mode d’emploi des abaques EXEMPLE : Vous devez réaliser un solivage d’une portée de 4,60 m à l’étage d’une maison d’habitation, 1 Choisir l’abaque correspondant à votre configuration de chantier ex : Solution Plancher d’étage 2 Choisir l’abaque correspondant aux charges supportées par la poutre ex : Habitation
Le Dimensionnement D’UN SOLIVAGE
· Fichier PDF
abaque des solives Ce tableau concerne les pièces de bois posées de niveau supportant des charges de niveau, Exemple : planchers, terrasses, toits plats et autres plates-formes,
STRUCTURE BOIS
· Fichier PDF
Le Dimensionnement D’UN SOLIVAGE Entretoise La longueur libre des solives ne doit pas dépasser 60 fois leurs épaisseurs , Dans notre exemple, la Le Dimensionnement D’UN SOLIVAGE – veyriere,com, Notices gratuites de Abaque Bois Solives 1 PDF
Calculer la section des poutres et des solives supportant
Les solives sont des bois de section rectangulaire elles ont un rôle de soutien mécanique pour la structure du platelage Celles-ci ne doivent pas être en contact direct avec le sol la section est posée de façon à ce que le petit côté soit tourné vers le haut Concernant l’entraxe entre les solives il dépend de la section des lambourdes qui seront fixées dessus Une installation en double structure permet d’augmenter la solidité …
abaque solive
Abaque bois solives 1
Calcul de la portée P des solives
Abaques de solivage
Abaque solivage : calcul, exemples, entraxes
On distingue les charges d’exploitation et les surcharges d’exploitation, Les charges d’exploitation se divisent en deux catégories : les charges permanentes et temporaires, Il s’agit des planchers, des cloisons, des plafonds, du poids des matériaux et des revêtements éventuels, Les surcharges d’exploitation résultent d’un usage autre que celui dédié à l’habitation, tel que le stockage de matériaux lourds, l…
abaques solive grenier
Abaque STEICO PORTEE MAXIMUM ENTRE APPUIS Solive sur deux appuis en Poutre en I Données de calcul: • Charges d’exploitation=150 daN/m² • Entraxe=420 mm • Classe de service 1 • Flèche maximale l/350 • Sans charge de cloison Section Charges permanentes en daN/m² 60 90 120 180 SJ60/240 480 4,62 4,36 3,96

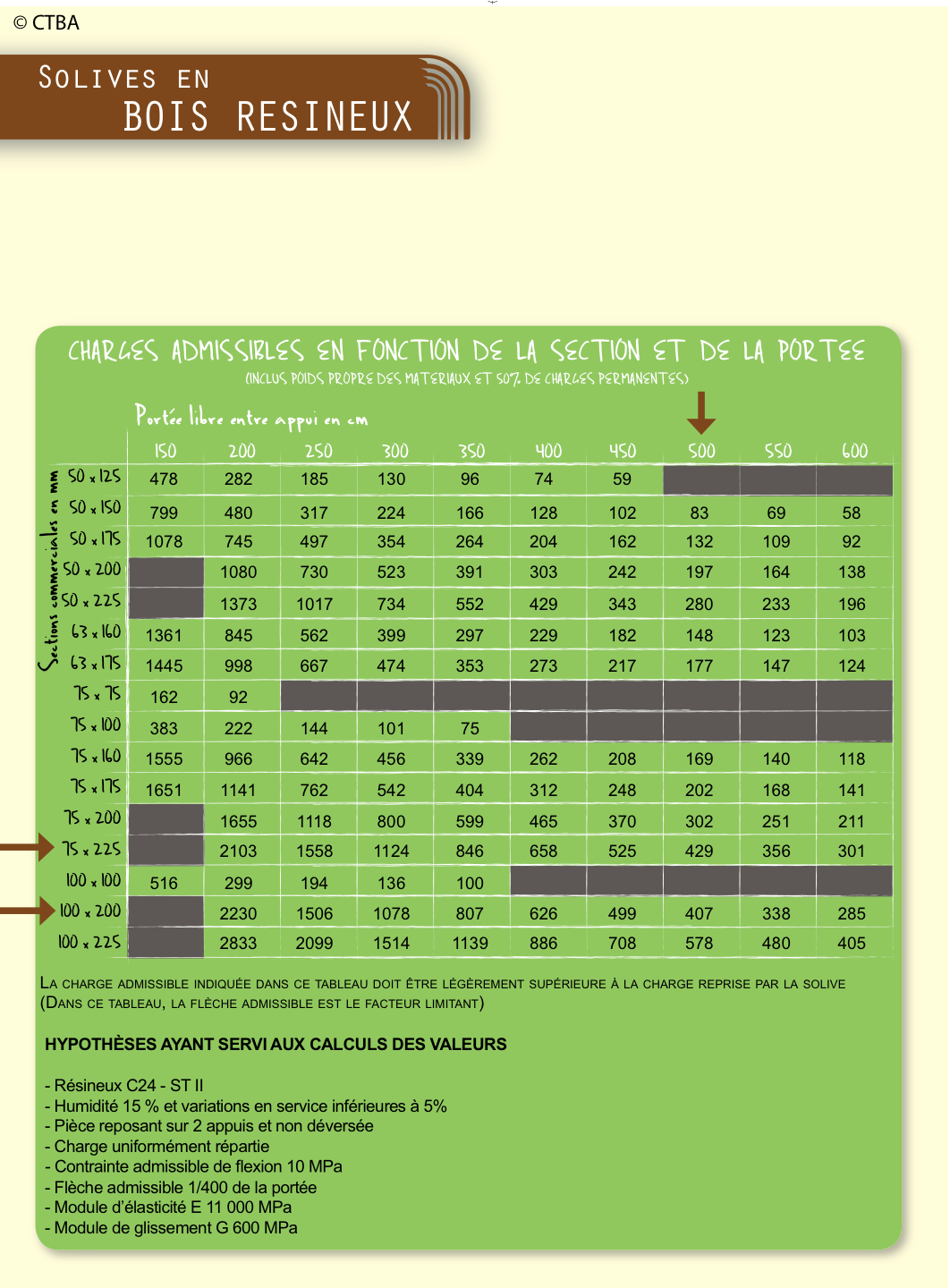

On cherche alors dans l’abaque pour une longueur de 4 m la section commerciale qui supporte une charge supérieure à 768 N selon le critère de la déformation : on trouve la dimension commerciale de 75 x 200 qui supporte 825 daN, Voilà la technique pour pré-dimensionner ses solives, Après il faut faire des vérifications mais en général on tombe bon
Plancher bois : Abaques de solivage
